B7 OCPP 1.6 Carjer AC komérsial
B7 OCPP 1.6 Spésifikasi carjer AC komérsial
Table Parameter Téknis
Eusi pakét
Pikeun mastikeun sakabeh bagian anu dikirimkeun sakumaha maréntahkeun, pariksa bungkusan tina bagian handap.
Kasalametan jeung Guide Instalasi
Kasalametan jeung Warnings
(Punten baca sadayana petunjuk sateuacan masang atanapi nganggo statio ngecas
1. syarat kaamanan lingkungan
• The ngecas tihang instalasi tur pamakéan aréa kudu jauh ti bahan peledak / kaduruk, kimia, uap jeung barang bahaya lianna.
• Tetep tihang ngecas jeung lingkungan sabudeureun garing. Upami stop kontak atanapi permukaan alatna kacemar, usap ku lawon anu garing sareng bersih.
2. Pamasangan peralatan sareng spésifikasi kabel
• Daya input kudu ditumpes dipareuman saméméh wiring pikeun mastikeun yén euweuh résiko operasi hirup.
• The ngecas tihang grounding terminal kudu pageuh jeung reliably grounded pikeun nyegah kacilakaan shock listrik. Dilarang ninggalkeun logam objék asing kayaning bolts na gaskets jero tihang ngecas pikeun nyegah sirkuit pondok atawa kahuruan.
• Instalasi, wiring jeung modifikasi kudu dipigawé ku professional jeung kualifikasi listrik.
3. spésifikasi kaamanan operasional
Dilarang pisan nyabak bagian konduktif tina stop kontak atanapi nyolok sareng cabut panganteur langsung nalika ngecas.
• Pastikeun yén kandaraan listrik téh cicing salila ngecas, sarta model hibrid kudu mareuman mesin saméméh ngecas.
4. Mariksa status parabot
• Ulah make alat ngecas kalawan defects, retakan, maké atawa konduktor kakeunaan.
• Rutin pariksa penampilan sarta panganteur integritas tihang ngecas, jeung geura eureun ngagunakeun eta lamun Abnormalitas nu mana wae nu kapanggih.
5. Pangropéa sarta modifikasi peraturan
• Non-profesional mastikeun dilarang ti disassembling, repairing atawa ngaropéa tumpukan ngecas.
• Lamun alat gagal atawa abnormal, teknisi profésional kudu dikontak pikeun ngolah.
6. Ukuran perlakuan darurat
• Nalika aya abnormalitas (sapertos sora abnormal, haseup, overheating, jsb), geuwat motong kaluar sadaya suplai kakuatan input / output.
• Dina hal darurat, turutan rencana darurat tur ngabéjaan teknisi profésional pikeun perbaikan.
7. syarat panyalindungan lingkungan
• Ngecas tumpukan kedah nyandak ukuran panyalindungan hujan jeung kilat pikeun nyegah paparan ka cuaca ekstrim.
• instalasi outdoor kudu sasuai jeung standar kelas panyalindungan IP pikeun mastikeun kinerja waterproof pakakas.
8. Manajemén kaamanan tanaga
• Barudak atawa jalma kalawan kapasitas behavioral kawates dilarang tina approaching aréa operasi tihang ngecas.
• Operator kedah nampi latihan kaamanan sarta jadi akrab jeung métode respon resiko kayaning shock listrik sarta seuneu.
9. Ngecas spésifikasi operasi
• Sateuacan ngecas, pastikeun kasaluyuan kandaraan jeung tihang ngecas tur turutan parentah operasi produsén urang.
• Hindarkeun sering ngamimitian sareng ngeureunkeun alat nalika ngecas pikeun mastikeun kontinuitas prosés.
10. pangropéa biasa na liability pernyataan
• Disarankeun pikeun ngalakukeun cék kaamanan sahenteuna saminggu sakali, kaasup grounding, status kabel jeung tés fungsi alat.
• Sadaya pangropéa kedah sasuai jeung peraturan kaamanan listrik lokal, régional jeung nasional.
• produsén teu nanggungjawaban kanggo konsékuansi disababkeun ku operasi unprofessional, pamakéan ilegal atawa gagalna pikeun ngajaga sakumaha diperlukeun.
* Appendix: Harti tanaga mumpuni
Ngarujuk kana teknisi anu ngagaduhan kualifikasi pamasangan / pangropéa alat listrik sareng nampi pelatihan kaamanan profésional sareng wawuh sareng undang-undang sareng peraturan anu relevan sareng pencegahan résiko.jeung kontrol.
AC Input Cable spésifikasi Table
Tindakan pancegahan
1.Cable struktur pedaran:
Sistem fase tunggal: 3xA ngagambarkeun kombinasi kawat hirup (L), kawat nétral (N), sareng kawat taneuh (PE).
Sistem tilu-fase: 3xA atanapi 3xA + 2xB ngagambarkeun kombinasi tilu kawat fase (L1 / L2 / L3), kawat nétral (N), sareng kawat taneuh (PE).
2. Tegangan turun sareng panjang:
Lamun panjangna kabel ngaleuwihan 50 méter, diaméter kawat perlu ngaronjat pikeun mastikeun yén serelek tegangan nyaéta 55%.
3. Ground kawat spésifikasi:
Wewengkon cross-sectional tina kawat taneuh (PE) kudu minuhan sarat di handap:
Nalika kawat fase ≤16mm2, kawat taneuh> sarua atawa leuwih badag batan kawat fase;
Nalika kawat fase> 16mm2, kawat taneuh> satengah tina kawat fase.
Léngkah-léngkah Instalasi
Daptar pariksa saméméh Power On
Verifikasi integritas pamasangan
• Pastikeun yén tihang ngecas geus pageuh dibereskeun tur euweuh lebu di luhur.
• Pariksa deui correctness sahiji sambungan kabel kakuatan pikeun mastikeun yén aya euweuh kakeunaan
kawat atawa interfaces leupas.

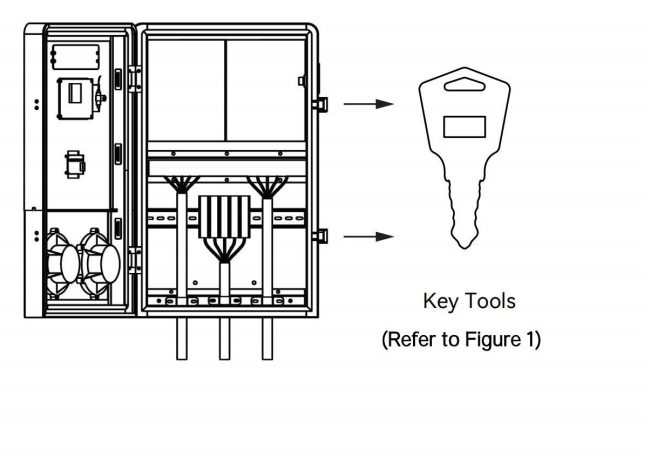

• Nalika instalasi geus réngsé, mangga konci parabot tumpukan ngecas kalawan parabot konci.
(Tingali Gambar 1)
Konfirmasi kaamanan fungsional
• Alat panyalindungan (pemutus sirkuit, grounding) parantos leres dipasang sareng diaktipkeun.
• Ngalengkepan setélan dasar (sapertos mode ngecas, manajemén idin, jsb) ngaliwatan
program kontrol tumpukan muatan.
Konfigurasi sarta Parentah Operasi
4.1 Power-on Inspection: Mangga parios deui nurutkeun 3.4 "Pra-Power-On
Daptar pariksa" samemeh kakuatan-on munggaran.
4.2 Pamaké Interface Guide Operasi
4.3. Aturan Kasalametan pikeun Ngecas Operasi
4.3.1. Larangan Operasi
! Dilarang pisan pikeun cabut panyambungna sacara paksa nalika ngecas
! Dilarang ngoperasikeun colokan / panyambungna ku leungeun baseuh
! Tetep port ngecas garing tur bersih salila ngecas
Eureun maké geuwat bisi kaayaan abnormal (haseup/noise abnormal/overheating, jsb)
4.3.2.Standar Prosedur Operasi
(1) Ngecas mimiti
Leupaskeun bedil: Candak kaluar konektor ngecas ajeg tina EV Ngecas Inlet
2 Colokkeun: Selapkeun konektor sacara vertikal ka port ngecas kendaraan dugi ka ngonci
3 Verifikasi: Pastikeun yén lampu indikator héjo hurung (siap)
Auténtikasi: Mimitian ku tilu cara: gesek kartu / kode scan aplikasi / colokan sareng muatan
(2) Ngecas eureun
Dwipe kartu pikeun ngeureunkeun ngecas: Gesek kartu deui pikeun ngeureunkeun ngecas
2APP kontrol: Jauh eureun via app
3 Darurat eureun: Pencét jeung tahan tombol eureun darurat salila 3 detik (kanggo kaayaan darurat wungkul)
4.3.3. Penanganan abnormal jeung perawatan
Ngecas gagal: Pariksa naha pungsi ngecas kendaraan diaktipkeun
2interupsi: Pariksa lamun konektor ngecas geus aman latched di tempat
3 Lampu indikator abnormal: Rékam kodeu status sareng kontak saatos-jualan
Catetan: Pikeun katerangan lengkep kasalahan, mangga tingal kaca 14 tina manual 4.4 Katerangan lengkep ngeunaan
Indikator Status Ngecas.Disarankeun pikeun ngajaga inpormasi kontak saatos penjualan
servicecenter dina tempat conspicuous dina alat.
